Ce système de four de galvanisation à chauffage pulsé automatique CE est conçu pour les lignes industrielles de galvanisation à chaud nécessitant un contrôle stable de la température du bain de zinc, une distribution uniforme de la chaleur et une fiabilité de production continue.
Le système combine une structure de bouilloire en zinc, un four à combustion pulsée, une régulation thermique à deux zones, une récupération de chaleur d'échappement et un contrôle d'automatisation PLC. Il convient aux environnements de production de galvanisation à grande échelle avec des dimensions de réservoir flexibles et une demande de charge thermique élevée.

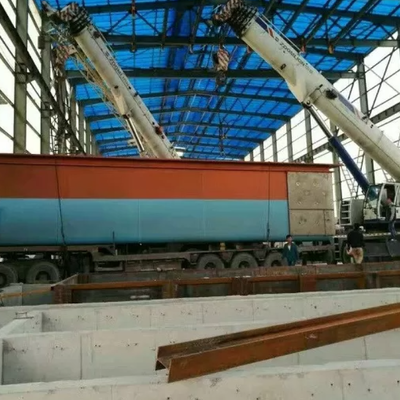

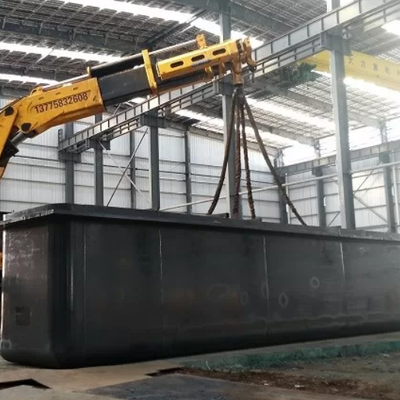

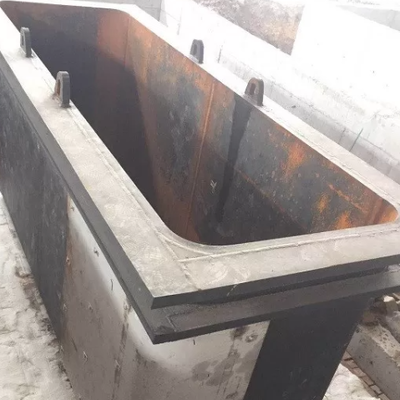

La configuration technique typique prend en charge les réservoirs de zinc tels que7000 *1200*2200 mm (L*L*P)et des corps de fourneau autour9000 *3200*1800 millimètres, en fonction de la capacité de production et de la configuration de la ligne.
Dans les systèmes de chauffage de galvanisation conventionnels, l'instabilité du processus provient principalement de :
| Problème | Impact technique |
|---|---|
| Inertie de température | Réponse lente → dépassement/sous-dépassement de la température du bain de zinc |
| Chauffage inégal du four | Surchauffe locale → qualité de revêtement incohérente |
| Pas de récupération de chaleur | Consommation élevée de carburant et gaspillage d’énergie |
| Faible visibilité des processus | Surveillance limitée en temps réel des conditions du four |
| Accumulation de contraintes thermiques | Durée de vie réduite de la structure de la cuve en zinc |
Le système est conçu autour du contrôle thermique en boucle fermée et de l’optimisation énergétique :
| Fonctionnalité | Fonction |
|---|---|
| Brûleur à impulsions à grande vitesse | Ajustement dynamique de l'intensité de la combustion |
| Boucle de contrôle PID | Correction de la température en temps réel |
| Changement de mode automatique | Chauffage ↔ stabilisation proche de la température cible |
| Composant | Fonction |
|---|---|
| Etuves de chauffe Zone 1 et Zone 2 | Equilibrage thermique indépendant |
| Thermocouples de type K (double jeu) | Surveillance contrôle + vérification |
| Capteurs à bain de zinc | Rétroaction directe sur la température du zinc fondu |
| Article | Performance |
|---|---|
| Utilisation des fumées | Préchauffe l’air de combustion entrant |
| Optimisation énergétique | ~10 % de réduction de la consommation de carburant (en fonction du processus) |
| Module | Fonction |
|---|---|
| Système de contrôle par API | Exécution centrale de la logique du processus |
| Interface IHM | Surveillance et fonctionnement en temps réel |

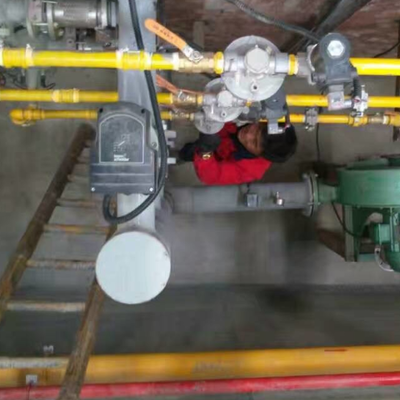

| Vannes de régulation de débit | Réglage du rapport carburant-air |
| Système d'alarme | Détection des défauts et verrouillage de sécurité |
| Paramètre | Valeur |
|---|---|
| Température de travail du liquide de zinc | 435-450°C ±2°C |
| Température des fumées du four | ≤650°C |
| Température des parois du four | ≤50°C |
| Fluctuations de température | ±2°C |
| Uniformité du chauffage | ±2°C |
| Taux de chauffage | 60-200°C/h réglable |
| Paramètre | Valeur |
|---|---|
| Configuration du brûleur | 2 unités |
| Puissance du brûleur | 450 kW * 2 |
| Consommation de carburant | ~30 kg/heure (condition de référence) |
| Type de carburant | Gaz naturel / Fioul lourd (facultatif) |
| Paramètre | Valeur |
|---|---|
| Capacité du réservoir de zinc | jusqu'à ~ 280 tonnes (en fonction de la conception) |
| Taille typique du réservoir | 7000*1200*2200 millimètres |
| Capacité de production annuelle | jusqu'à 20 000 tonnes |
| Élément de structure | Description technique |
|---|---|
| Coquille de four | Structure soudée en tôle d'acier renforcée de 6 mm |

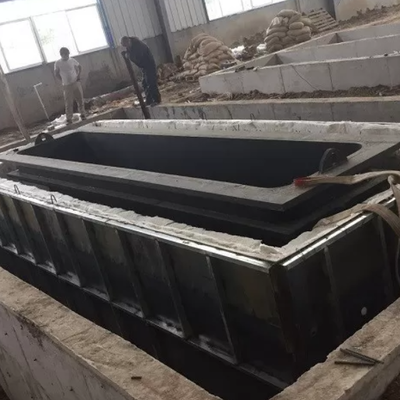

| Système d'isolation | Modules fibre résistant au feu + remplissage isolant |
| Structure de soutien | Structure en acier pour réduire la déformation du pot de zinc |
| Conception de sécurité | Détection de fuite de zinc + fosse de récupération |
| Système de pression | Conception de décompression du four pour un fonctionnement en toute sécurité |
| Étape | Action du système |
|---|---|
| 1 | Les thermocouples collectent les données de température du four + du bain de zinc |
| 2 | L'automate compare les données en temps réel avec le point de consigne cible |
| 3 | L'algorithme PID calcule le signal de correction |
| 4 | La vanne d'air du brûleur ajuste l'intensité de la combustion |
| 5 | Le système bascule entre les modes de chauffage/stabilisation |
| 6 | La température du bain de zinc se stabilise progressivement dans la plage cible |
Objectif du contrôle :Maintenez la stabilité de la température du bain de zinc tout en minimisant les effets de dépassement et d’inertie thermique.
| Facteur | Logique de sélection |
|---|---|
| Taille du réservoir | Détermine la géométrie du four et la répartition du chauffage |
| Capacité de sortie | Définit la puissance du brûleur et l’échelle du système |
| Type de carburant | Conception de systèmes au gaz naturel ou au pétrole lourd |
| Niveau d'automatisation | Intégration manuelle/semi-automatique/automate complète |
| Échelle de production | Système continu à ligne unique ou système continu multizone |
Une structure de four à deux zones combinée à un contrôle PID basé sur un API réduit les fluctuations de température à ±2°C en fonctionnement normal.
Oui, il prend en charge des réservoirs à grande échelle tels que 7 000 x 1 200 x 2 200 mm ou des dimensions industrielles personnalisées en fonction de la conception de l'implantation.
Oui. Le système prend en charge les configurations de combustion de gaz naturel et de pétrole lourd avec contrôle automatique du débit.
Les gaz d'échappement sont réutilisés pour préchauffer l'air de combustion, réduisant ainsi la consommation de carburant d'environ 10 % dans des conditions de fonctionnement standard.
Le renforcement structurel, le système de détection des fuites de zinc, la conception de décompression et la surveillance en temps réel contribuent tous à un fonctionnement stable à long terme.
